一：概述：

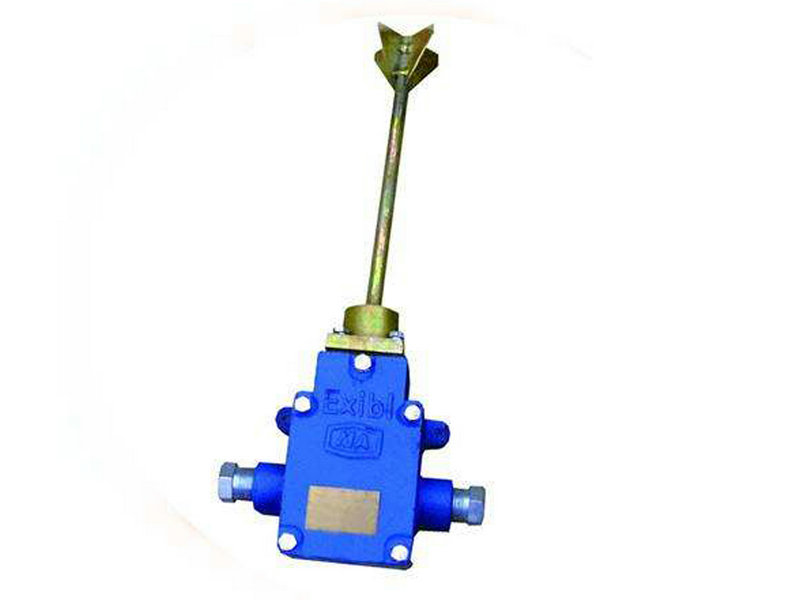

GUJ系列矿用堆煤传感器，矿用隔爆型煤位传感器（以下简称煤位传感器）适用于具有混合气体甲 烷的危 险场所以及露天煤矿、选煤厂等工作场所，作为矿用带式输送机综合保护控制装置的煤位保护信号检测之用。

2型号的组成及代表意义：

GUJ15

G：动作角度值；U：角度；J：堆煤；15：传感器

3防爆型式：矿用本质安,全型防爆标志为：ExibI

4煤矿用带式输送机保护装置技术条件

GUJ15矿用堆煤传感器

5使用环境条件：

a.大气压力：80kPa～110kPa；

b.环境温度：0℃～40℃；

c.平均相对湿度≤95％（25℃）；

d.在有甲烷、煤尘性气体混合物环境中使用；

e.无足以腐蚀破坏金属壳体及电器绝缘性的气体；

f.无淋水及其它液体浸入；

g.无强烈振动冲击的环境中。

二：结构特征与工作原理：

1结构：

传感器由外壳、煤位触杆、开关接点、接线端子等部分组成.

2工作原理：

传感器工作原理为机械开关式。当出现运输机埋机头、满仓、满煤漏斗时，煤触及煤位传感器的触头并推动触杆偏离之间的动作摆角大于15±3°时，传感器动作，本传感器能自动切断运输机的电源实现煤位保护。

三：主要性能：

1接点容量：DC12V/0.5,A(备注：用于经防爆检验合格的本质安,全电路中)；

2接点接触电阻≤0.1Ω，振动、冲击后≤0.2Ω；

3动作角度：15°±3°；复位角度：8°±3°；

4动作性能：传感器触杆偏离正常位置至动作角度时，两输出端子应接通；传感器触杆自动返回原位到达复位角度时，两输出端子应断开。

5探杆动作力：≤9.8N。

6外壳防护等级：IP54.

7外形尺寸：369mm×157mm×71mm

8重量：2.0kg.

9工频耐压试验：接线端子对外壳应能承受规定的50Hz、500V的工频耐压，历时1min无击穿或闪络现象，漏泄电流小于5mA。

四：安装使用：

1吊挂在煤仓、煤漏斗或机头上方，要偏离煤流，吊挂高度视要保护的煤流高度而定。

2接线：

用户可根据需要选择电缆外径6-12mm的矿用橡套电缆3×1.5，把传感器输出接点引出到煤矿用带式输送机保护装置主机控制接点上。

3注意事项

五：只能用于经防爆检验合格的本安电路中；(警示语)

b.使用的电源和铭牌上的额定电压符合；

c.不使用时，进线嘴按要求封堵；

d.传感器的活动机构部位，连续使用6个月后，要进行清洗，重新涂润滑脂。

e．维修时不得随意改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号。

六：随机文件：

装箱单，产品合格证及使用说明书各一份。
